PAV-6068 交流電壓控制顯示表頭

PAV-6068 ACV CONTROLLER/MONITOR

產品概述

用專業交流電壓控製器實現精準與控製

PAV-6068交流電壓控製器/監測器提供準確可靠的電壓測量，具備先進的控製和報警功能，是各種工業應用中不可或缺的工具。

PAV-6068的卓越特點：

1. 高精度測量：配備標準DIN外殼（96 x 48毫米）的專業交流電壓計，確保測量準確可靠。

2. 微處理器電路：確保高精度，提供特殊功能和特性，提升測量可靠性。

3. 大型LED顯示屏：配備高亮度的大型紅色LED顯示屏，便於閱讀，顯示4位數字，數字高度為14毫米（0.55英寸）。

4. 全面輸入信號：支持1.0至600.0 ACV、40至400 Hz的輸入信號，並可與外部電位變壓器（PT）配合，擴大測量範圍。

5. 高級控製與報警功能：包含控製（Hi/Lo）和報警（Hi/Lo）設置及滯後值設置，確保全面的監控和控製能力。

☆交流電壓控制顯示(True rms)

1.標準狀態(未外接PT)

量測範圍：1.0-600V(40-400Hz)

精度：±(0.5%+5d)讀值

2.PT連接狀態

量測範圍：AC10-9999V(40-400Hz)

3.繼電器輸出:AC0.5A/250V或DC0.5A/24V

4.兩組上下限警報設定輸出

5.每組警報具有一個常開接點輸出

6.工作電壓: AC90V~264V(50/60Hz)

7.尺寸：96×48×110mm

開孔尺寸：92mm*46mm(+0.3mm)

8.具備RS232/USB介面，可連接LUTRON紀錄軟體

RS232/USB電腦介面傳送距離5M以上(選購)

可接續RS458轉換器，延長傳送距離(選購)

10.四位LED顯示，字高14mm

12.反應時間：0.8秒

‧PT比壓器比例設定功能

‧可設定警報接點延遲復歸值

‧符合安規CE

進階應用選購功能：

‧紀錄器，SD卡紀錄

‧遠端RS232連線顯示表頭

‧即時連線PC軟體紀錄

‧USB/RS232電腦即時連線

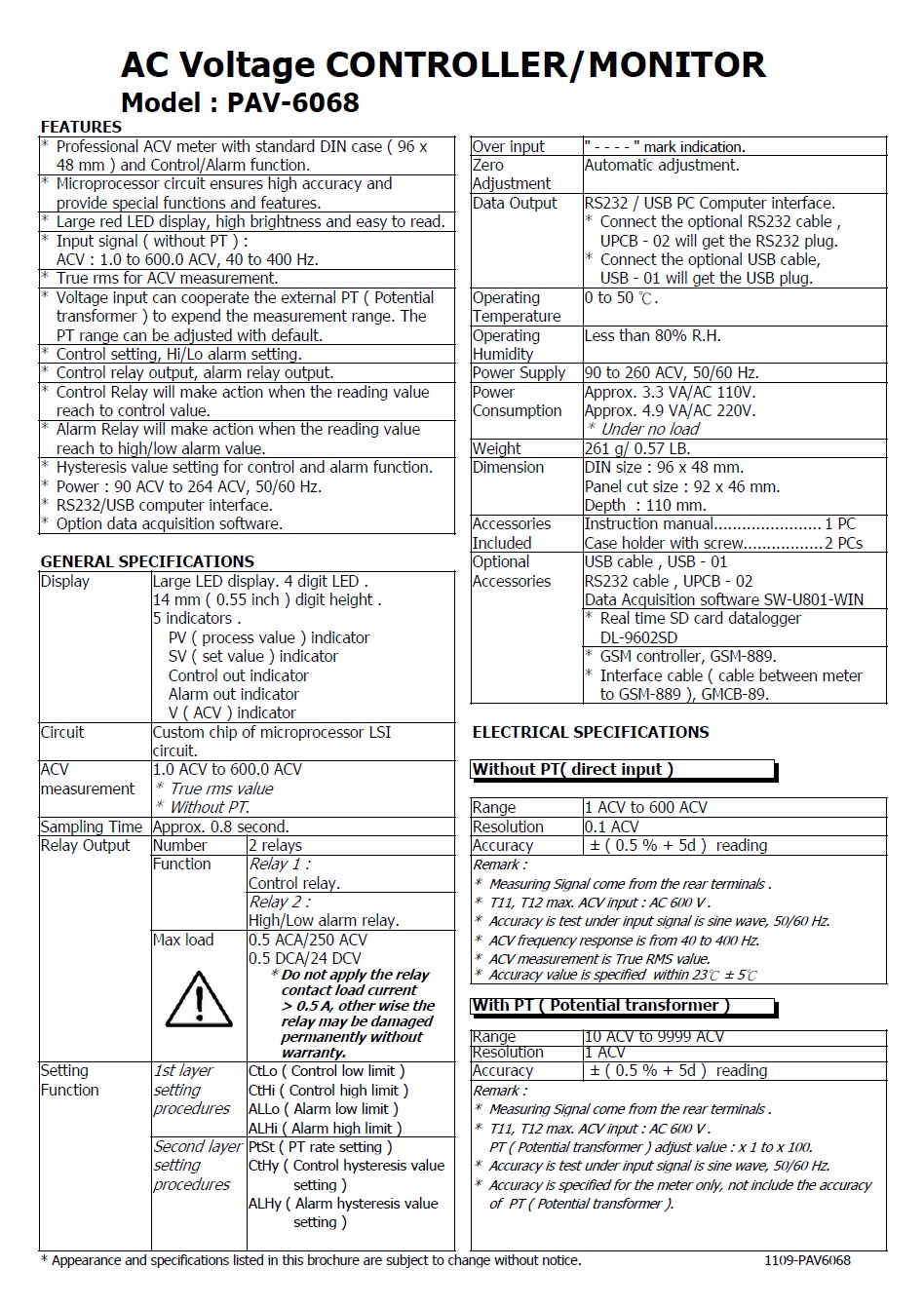

Technical Specifications:

– Display:

– Type: Large LED display, 4 digits

– Digit Height: 14 mm (0.55 inch)

– Indicators: PV (process value), SV (set value), control output, alarm output, V (ACV)

– Measurement Range and Resolution:

– Without PT (Direct Input):

– Range: 1.0 to 600.0 ACV

– Resolution: 0.1 ACV

– Accuracy: ±(0.5% + 5d) reading

– True RMS value, frequency response 40 to 400 Hz

– With PT (Potential Transformer):

– Range: 10 to 9999 ACV

– Resolution: 1 ACV

– Accuracy: ±(0.5% + 5d) reading

– PT adjust value: x 1 to x 100

– Sampling Time: Approx. 0.8 second

– Relay Output:

– Number: 2 relays

– Function: Control relay (Relay 1), High/Low alarm relay (Relay 2)

– Max Load: 0.5 ACA/250 ACV, 0.5 DCA/24 DCV

– Power Supply:

– Range: 90 to 260 ACV, 50/60 Hz

– Consumption: Approx. 3.3 VA/AC 110V, Approx. 4.9 VA/AC 220V (under no load)
