CA-502 交直流電流鉤頭

CA-502 200A/1000A

DCA/ACA CURRENT ADAPTER

☆適用於各品牌三用電表

☆將一般電表升級為交直流電流勾表

☆可當成交流直流CT比流器使用

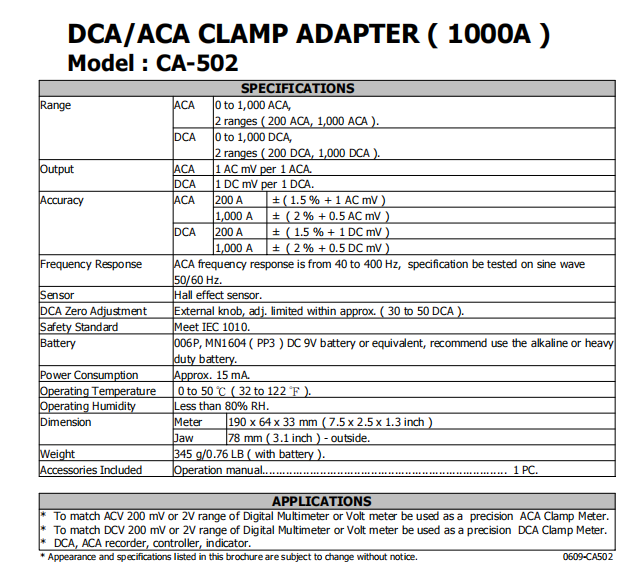

1.範圍：交直流電流(ACA/DCA)

0~200，0A~1000A兩檔

2.交流(AC)輸出：1ACmV=1ACA

3.直流(DC)輸出：1DCmV=1DCA

4.精確度：±1.5%

5.Size：190x64x33mm

6.量測孔徑78mm

‧當作AC/DC 200mV/1V三用電錶/電壓錶附件

擴增原有電表功能，以勾表方式量測電流

‧擴增勾式量測功：直流/交流電流記錄器、

、控制器、指示器

．勾表頭，勾式電流分流器shunt

．可取代CT勾表量測電流

．可將一般電表升級為交直流電流勾表

．擴增電功率計/瓦時計電流範圍

．適用於LUTRON所有三用電表

將一般電表升級為交直流電流勾表

☆CT比流器原理：

將大電流轉換為小電流，藉以量測電流值

開路會產生高電壓，使用時要注意安全

☆shunt分流器原理：

將大電流轉換為mV電壓，藉以量測電流值

安全性高，無高電壓產生問題

☆勾式電流分流器

將大電流轉換為mV電壓，不需拆線直接量電流

☆電壓輸出式CT比流器，勾式shunt分流器

☆搭配非LUTRON電表使用，請確認

輸入抗值為10MΩ以上
